Lantek Flex3D Tubes est un système CAD/CAM pour la conception, l’imbrication et la découpe d’éléments de tubes et de conduites.

Lantek a mis toute son expérience et toute sa maîtrise acquises dans les systèmes de conception et la programmation des machines de découpe, poinçonnage et pliage de tôle, au service du secteur de la découpe de tube – quel que soit le type de machine.

Conception facile et flexible

Lantek Flex3D Tubes s’intègre à différents types d’importateurs de géométries tubulaires comme SAT et IGES. Ce logiciel rend la conception 3D simple et intuitive. Il donne une vision réaliste du profil résultant qui sera réellement découpé par la machine.

Ce système est paramétrique : il permet à l’utilisateur de modifier les valeurs de toute opération précédente, notamment les paramètres initiaux de chaque tube (rallongement, raccourcissement, changement de diamètre).

Une fois l’étape de conception terminée, l’utilisateur peut simuler l’optimisation du tube (imbrication) et le chemin suivi par la tête de découpe. Le logiciel génère directement le programme NC pour envoyer l’optimisation à la machine.

Caractéristiques techniques

• Fournit une vision réaliste du résultat attendu à l’écran.
• Affiche le tube exact et simule la 3D ainsi que chaque processus de façon à réduire le risque d’erreur.
• Permet de manipuler et de modifier facilement le dessin grâce aux options de zoom, d’affichage et de rotation.
• Donne à l’utilisateur la possibilité de créer des tubes standards à partir de spécifications.
• Permet à l’utilisateur de concevoir des types de tubes adaptés à leurs besoins à partir de contours 2D, ainsi que des tubes cylindriques, rectangulaires et triangulaires
• Permet de concevoir ou d’importer une géométrie pour créer tout type de découpe ou d’ébarbage grâce à des options de conception 2D.
• Lantek Flex3D Tubes s’intègre entièrement avec les systèmes de gestion Lantek Manager et Lantek Integra.

Options de conception

• Chanfreins complets ou partiels sur l’une ou l’autre extrémité du tube
• Possibilités de création de tout type de contour (rond, rectangulaire, triangulaire, etc.), projeté à travers une face ou les deux, à tout point du tube, selon n’importe quel angle
• Diverses options de copie d’éléments et d’opérations (linéaires, circulaires, selon une grille)
• Identification visuelle des intersections et des opérations, avec calcul facile des intersections entre deux tubes
• Géométrie 2D projetée ou mappée sur la surface du tube
• Modification des données contrôlée et modifiée à tout point de l’arbre des opérations

Optimisation et découpe de tubes

Lantek Flex3D Tubes permet à l’utilisateur d’obtenir la meilleure optimisation pour le tube lui-même et lors de la génération du fichier NC pour la machine. L’optimisation est obtenue par l’importation automatique de sections depuis l’entrepôt ou par le calcul des besoins de fournitures. Autres fonctionnalités :

• Gestion des chutes
• Entreposage et réutilisation
• Imbrication 3D automatique, semi-automatique ou manuelle
• Génération automatique ou manuelle des engagements et dégagements
• Gestion des profils et des opérations successives le long du tube
• Prise en charge de machines ayant plusieurs axes
• Gestion intégrée de différentes technologies : ponts, micro-jonctions, qualités de découpe – le tout en gestion manuelle, semi-automatique ou entièrement automatique
• Un environnement polyvalent pour le façonnage qui peut être réalisé en 2D ou en 3D

Simulation et génération de CNC

Lantek Flex3D Tubes peut simuler la machine de découpe et la séquence sur le tube. Si l’utilisateur est d’accord avec la simulation obtenue, Lantek Flex3D Tubes génère automatiquement le fichier NC de chaque machine ; ensuite, dans le même environnement, il intègre les informations liées à la conception et au post-traitement. Lantek Flex3D Tubes offre une simulation entièrement interactive : pas-à-pas, avancement rapide, retour en arrière, pause et reprise.

A2N 3D Importer

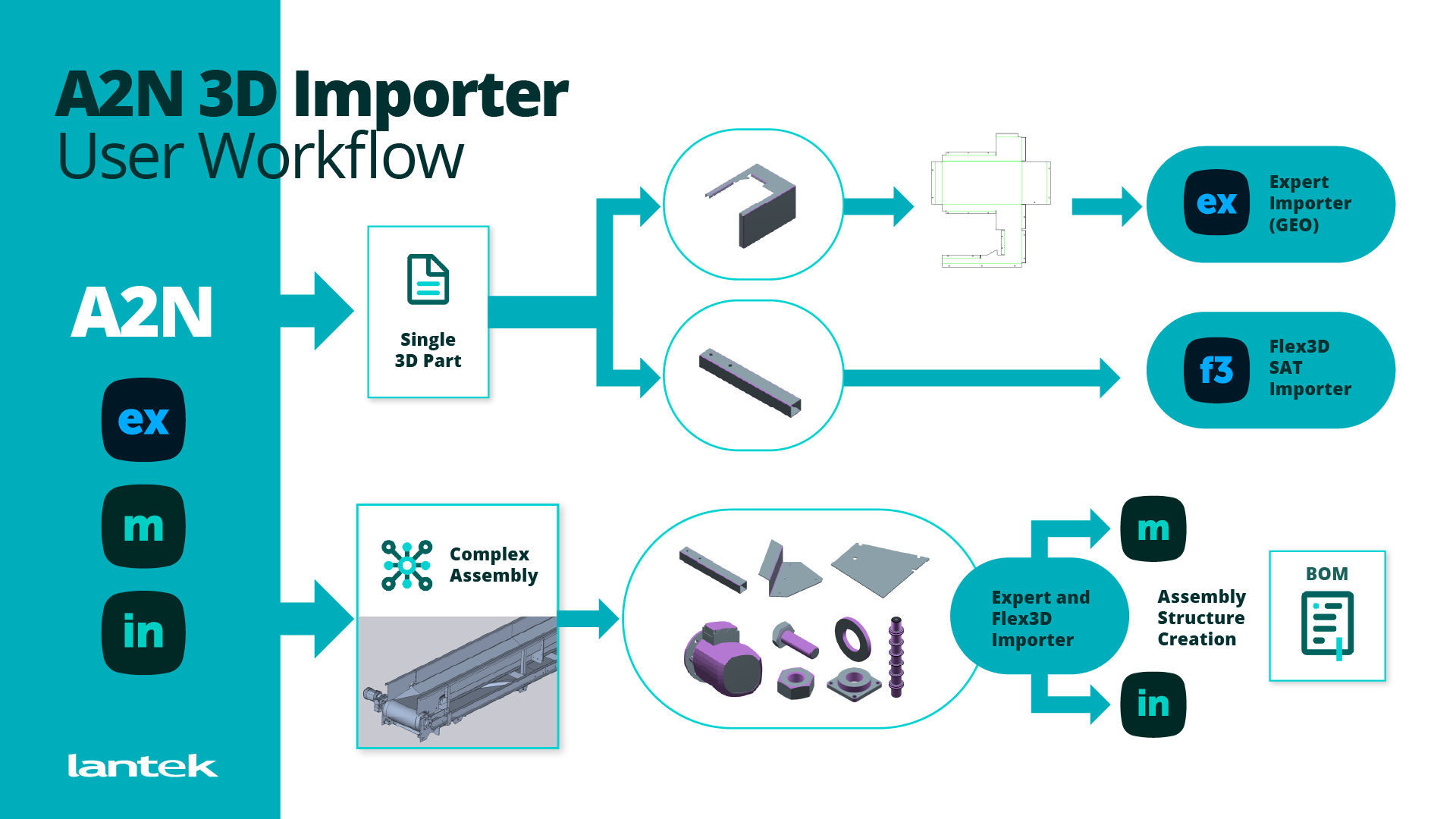

A2N 3D Importer offre des capacités puissantes en CAO/FAO 3D en important directement des fichiers CAO 3D et en détectant automatiquement les matériaux et structures des composants, tels que les profilés et les tubes. Ce module améliore Lantek Flex 3D en fournissant des pièces précises, facilitant ainsi la transition de la conception à la production. A2N 3D Importer améliore la gestion des données et booste l’efficacité dans des environnements de fabrication 3D complexes.
