Lantek Flex3D 5x

Lantek Flex3D 5x è un’applicazione speciale della famiglia di prodotti Lantek Flex3D per la programmazione automatica delle macchine a 5 assi con tecnologie di taglio laser e a getto d’acqua.

Lantek Flex3D 5x è compatibile con la maggior parte dei sistemi di progettazione in 3D più comuni. Consente di importare elementi da qualsiasi formato standard internazionale e imposta la tecnologia desiderata per la successiva generazione del taglio.

Caratteristiche tecniche

  • Formati di solidi e superfici supportati: SAT, IGES, VDA, STEP, Parasolid, CATIA, SolidWorks, Solid Edge, Inventor, NX e ProE (Creo Elements)
  • Possibilità di condividere un database comune per le macchine e i materiali con Lantek Expert
  • Rilevazione automatica dei contorni di taglio e dello spessore dei pezzi
  • Opzioni multiple per il posizionamento del pezzo sul piano della macchina
  • Possibilità di configurare diverse qualità di taglio per contorno o per parte all’interno dello stesso contorno
  • Possibilità multiple di cambiare la posizione della testa di taglio in ogni momento
  • Lead-in, lead-out e microgiunzioni/microunioni
  • Regolazione automatica o manuale di movimenti rapidi
  • Simulazione dell’intero ambiente di lavoro: pezzo, piano, supporti, ecc.

Calcolo automatico dei supporti

Lantek Flex3D 5x genera automaticamente i supporti necessari per il corretto posizionamento del pezzo sul piano della macchina. Partendo dalla posizione e dall’altezza desiderata per il pezzo sopra il piano di taglio, il sistema fornisce una griglia di supporto modificabile da parte dell’utente, in cui può decidere il numero dei supporti per il pezzo da lavorare e la loro posizione.

Una volta progettata la griglia di supporto più adeguata, Lantek Flex3D 5x genera i solidi necessari per il corretto posizionamento del pezzo sul piano della macchina. Il calcolo automatico dei supporti tiene conto dei contorni di taglio, di modo che non interferiscano né con la testa di taglio né con i fori da praticare. In tal modo si risparmia tempo prezioso, normalmente dedicato a verificare il programma sulla macchina.

I supporti possono essere riesaminati in modalità 3D. Il design o la posizione dei supporti possono essere modificati e ricalcolati in qualunque fase del processo.

Lavorazione a macchina

Lantek Flex3D 5x rileva automaticamente tutti i contorni di taglio dei pezzi, consentendone la lavorazione automatica o semiautomatica. L’utente può inoltre selezionare la qualità da applicare ad ogni contorno. Le sequenze di lavorazione automatica e l’intelligenza di modellizzazione vengono generate indipendentemente dall’origine dei dati dei disegni CAD 3D. Di conseguenza, Lantek Flex3D 5x permette di realizzare i prodotti direttamente dai dati del disegno, eliminando i possibili errori.

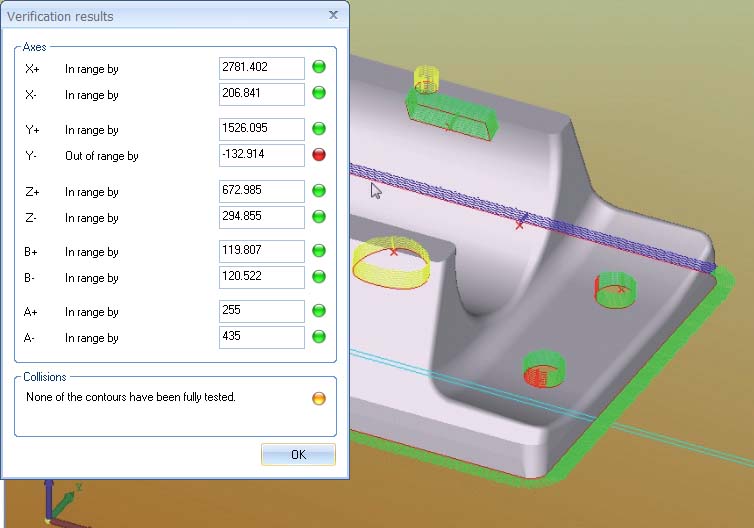

Al termine della lavorazione, il sistema permette di eseguire una simulazione dell’intero ambiente di lavoro. Il software e i dispositivi di post-lavorazione comprendono un modello tridimensionale della macchina e della testa di taglio in uso. Lantek Flex3D 5x permette di cambiare completamente la direzione di taglio. Qualsiasi vettore di taglio può essere modificato, eliminato o inserito in qualunque punto del contorno in modo da evitare movimenti o posizioni indesiderati.
