风管图形计算软件 - Lantek Expert Duct

Lantek Expert Duct 可用于计算风管图形,它完美地将机床科技、客户编程和管理需求集于一体。

Lantek Expert Duct 让系统操作更加简单,用户只需根据系统指示的步骤就能操作。 Lantek Expert Duct 包括完整的参数图形库,并遵循DIN和SMACNA标准(正方形、圆形、管形、气管、水管交叉等),支持大多数的风管图形。

技术特性

  • 强大的参数化零件库和HVAC图形。

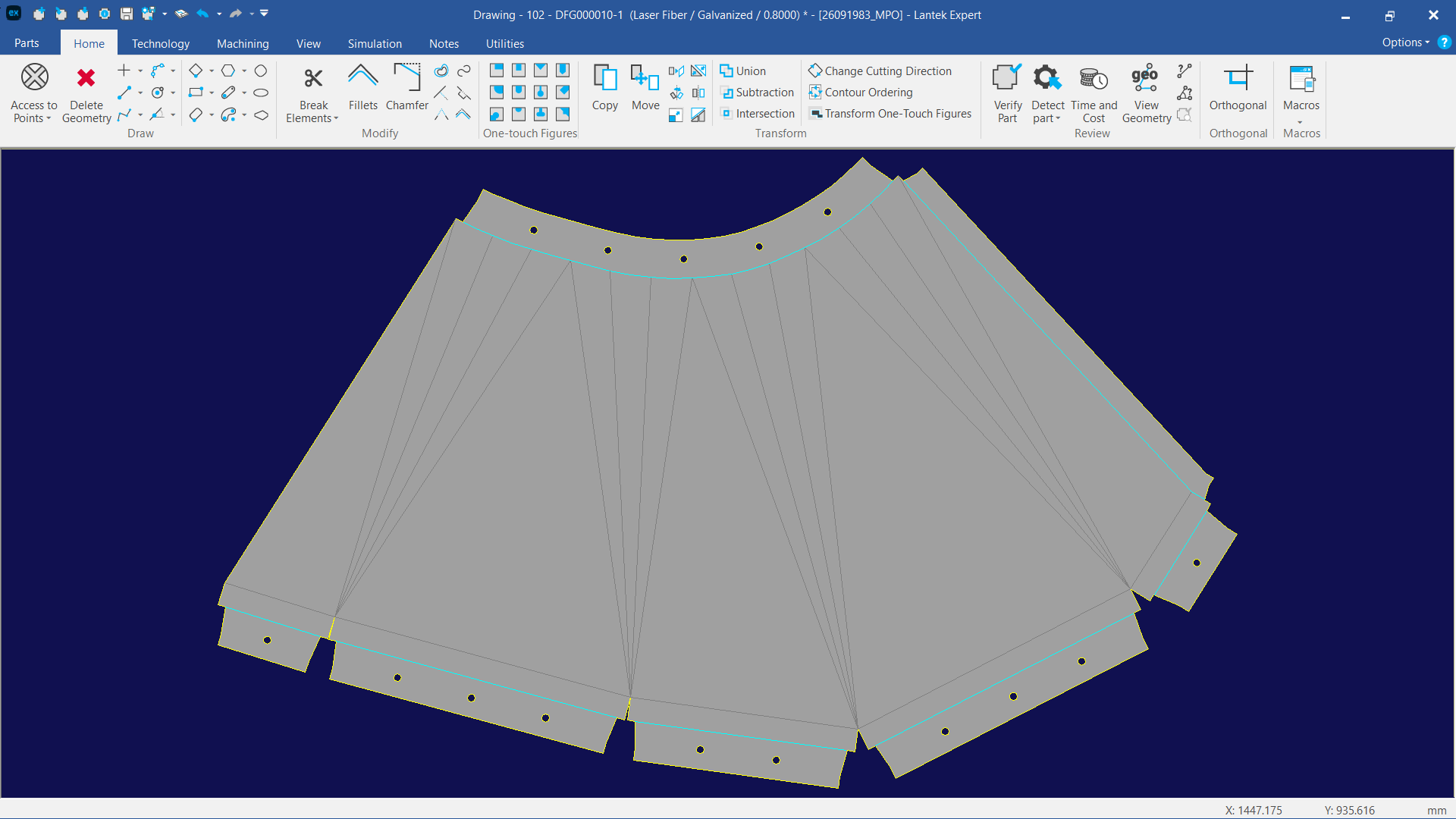

  • 2D 设计。 Lantek Expert Duct 集成了2D CAD模块,可用于设计任何零件和轮廓的几何修改。在切割或冲压平面图案时对法兰,咬口和折弯线进行标记。
  • 库存管理。所有的零件信息有条理的储存在数据库里,并能随时访问。
  • 智能导入/导出。可连接市面上主流的CAD系统:DXF,SWG,IGES等。
  • 集成所有的选项。Lantek Expert Duct 和Lantek Expert系列里的其他模块完全集成在一个程序中。
  • 图形库

可配置性

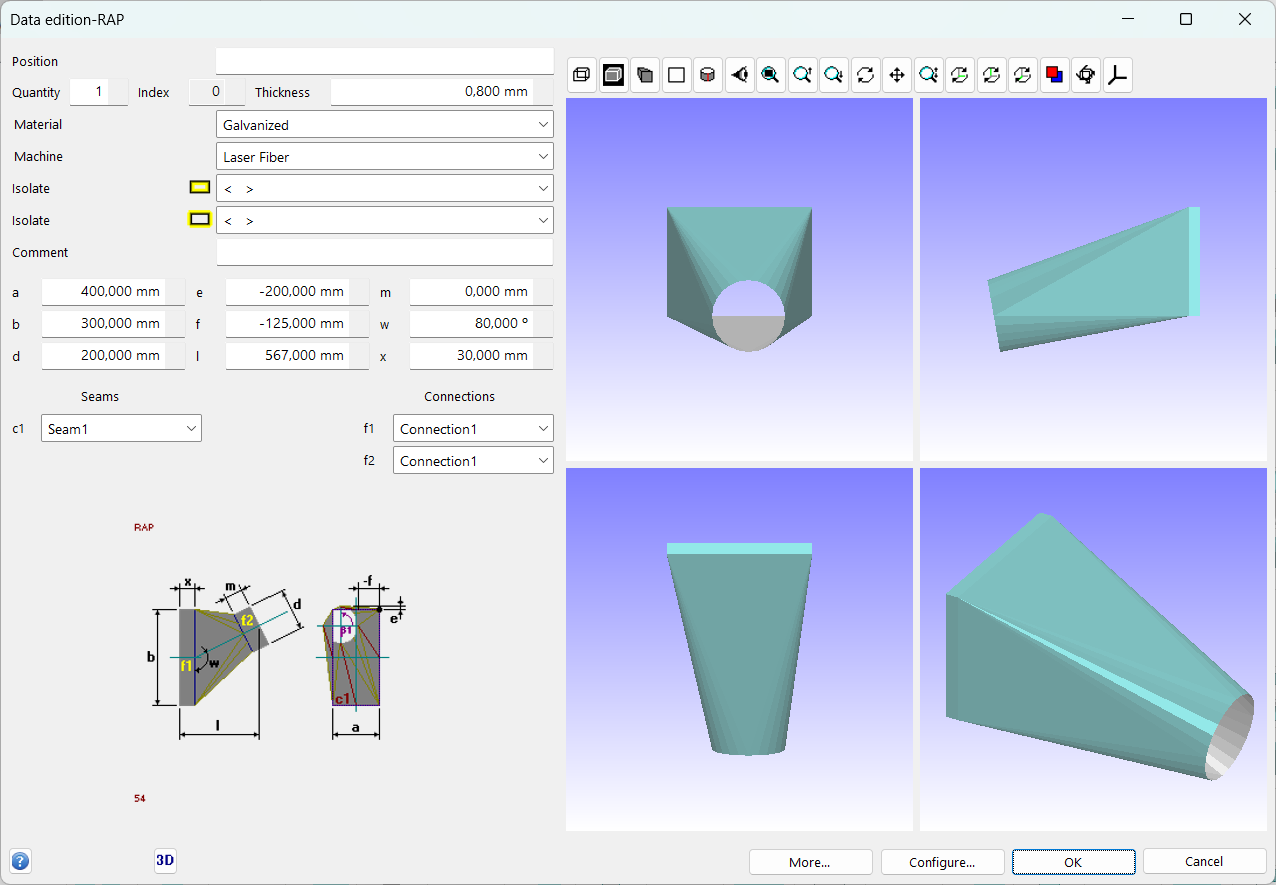

Lantek Expert Duct 为风管需求量身定制。

用户可自定义:

  • 用于计算的坐标轴类型(内边、外边)
  • 零件的连接类型
  • 分段数量
  • 雕刻工艺类型(刻线、打点、钻孔等)
  • 接缝和连接
  • 隔热材料
  • 配置转动叶片

高清 HVAC 和风管图

Lantek Expert Duct 完美适应空调和通风行业。

用户可自定义:

  • 挡板:可通过设定参数来生成。
  • 用户能很容易地以图形方式定义包括咬口、法兰和连接件在内地零件库。
  • 咬口

报表

Lantek Expert Duct 可生成以下报表:

  • 1:1的报表 – 可在板材上直接切割零件
  • 几何报表 – 开发要点
  • 重要形状分页设计图
  • 所有零件列表
  • 标签报表
  • 宏加工、隔热材料列表等
  • 报表

DIN 规则

图像使用DIN18.379标准和SMACNA。Lantek保证履行欧洲建筑和生产工业的标准。Lantek也根据这些标准生成所需的文件和信息。

  • DIN 规则
