Lantek Flex3D Tubes ist eine Anwendung der Produktfamilie Lantek Flex3D, die speziell für die Konstruktion und das Schneiden von Rohren entwickelt wurde.

Lantek hat auf seinen Erfahrungsschatz in der Programmierung von Blechschneide-, Blechstanz- und Blechabwicklungsmaschinen zurückgegriffen und diesen für die Programmierung von Maschinen zum Schneiden von Rohren eingesetzt.

Einfaches, flexibles Design

Lantek Flex3D Tubes ist integriert in Flex3D und bietet zusätzlich Schnittstellen (SAT und IGES) zum Import von Rohrgeometrien an. Mit dieser Software kann auf einfache und intuitive Weise in 3D konstruiert werden. Der Anwender hat so im Vorfeld ein getreues Abbild des Endprodukts, das er nach dem Schneiden des Rohrs oder des Profils erhält.

Das System arbeitet auf der Grundlage von Parametern. Die Werte aller ausgeführten Vorgänge können geändert werden. Es ist sogar möglich, die Ausgangsparameter für jedes Rohr zu verändern (dehnen, verkürzen, Durchmesser ändern usw.).

Nach Beendigung der Entwurfsphase kann der Anwender die Optimierung des Rohrs (Verschachtelung) und den Verfahrweg des Schneidkopfs simulieren. Die Software erzeugt dann direkt das numerische Steuerprogramm und gibt es an die Maschine weiter.

Technische Eigenschaften

• Zeigt auf dem Computerbildschirm ein realistisches Modell des zu erwartenden Ergebnisses.
• Zeigt das genaue Rohr und simuliert in 3D sowie jeden Vorgang, was wiederum Fehler reduziert.
• Mithilfe des Zooms, verschiedener Ansichten und der Drehwerkzeuge kann das Design einfach angezeigt und bearbeitet werden.
• Bietet dem Anwender die Möglichkeit, Standardrohre auf der Grundlage ihrer Parameter zu erzeugen.
• Zusätzlich zu den zylindrischen, rechteckigen und dreieckigen Rohren kann der Anwender ausgehend von 2D-Konturen jeden Typ von Rohr entwerfen, den er für seine Zwecke braucht.
• Dank der Design- oder Importmöglichkeiten in 2D kann die gewünschte Geometrie entworfen bzw. importiert werden, sei es zur Erzeugung eines Ausschnitts oder Schnitts.
• Lantek Flex3D Tubes integriert sich in die Verwaltungssysteme von Lantek, den Lantek Manager und Lantek Integra.

Design-Optionen

• Vollständige oder teilweise Anfasungen an einem beliebigen Ende des Rohres.
• Die Möglichkeit, jede Art von Bohrungen (rund, rechteckig, dreieckig usw.), ob durchgängig oder nicht, an jedem Punkt des Rohres und von jedem Winkel aus auszuführen.
• Verschiedene Möglichkeiten, Elemente und Vorgänge zu kopieren (linear, kreisförmig, nach Gitter).
• Optische Identifizierung von Überschneidungen und Vorgängen mit einfacher Berechnung der Überschneidungen zwischen zwei Rohren.
• Der Anwender kann eine 2D-Geometrie auf das Rohr projizieren.
• Die Daten jedes Vorgangs lassen sich jederzeit in der Baumdarstellung abfragen und verändern.

Optimieren und Schneiden von Rohren

Mit Lantek Flex3D Tubes erhält der Anwender die bestmögliche Optimierung des Rohres selbst und der Erstellung der NC-Datei für die Maschine. Weitere Optimierung durch den automatischen Import von Blechen aus dem Lager oder durch die Berechnung des Beschaffungsbedarfs. Weitere Funktionen beinhalten:

• Verwaltung von Resten
• Lagerhaltung und Wiederverwendung
• Automatische, halbautomatische oder manuelle 3D-Verschachtelung
• Automatische oder manuelle Erzeugung von Zuführung/Ausführung
• Profilverwaltung und nachfolgende Vorgänge entlang der Länge der Rohre
• Unterstützung für Maschinen mit einer unterschiedlichen Anzahl von Achsen
• Integrierte Verwaltung verschiedener Maschinenbearbeitungstechnologien wie Stege, Mikrobefestigungen, Schnittqualitäten, die alle manuell, halbautomatisch oder vollständig automatisch verwaltet werden
• Eine vielseitige Umgebung für den Bearbeitungsprozess in 2D oder 3D

CNC-Simulation und -Generierung

Lantek Flex3D Tubes kann die Schneidmaschine und den Bearbeitungsablauf für das Rohr simulieren. Wenn der Anwender mit dem Ergebnis der Simulation zufrieden ist, generiert Lantek Flex3D Tubes automatisch die NC-Datei für jede Maschine und integriert in derselben Umgebung die Informationen bezüglich Design und Nachbearbeitung. Lantek Flex3D Tubes bietet eine vollständig interaktive Simulation: Schritt für Schritt, Vorwärts, Rückwärts, Anhalten und Neustarten.

A2N 3D-Importer

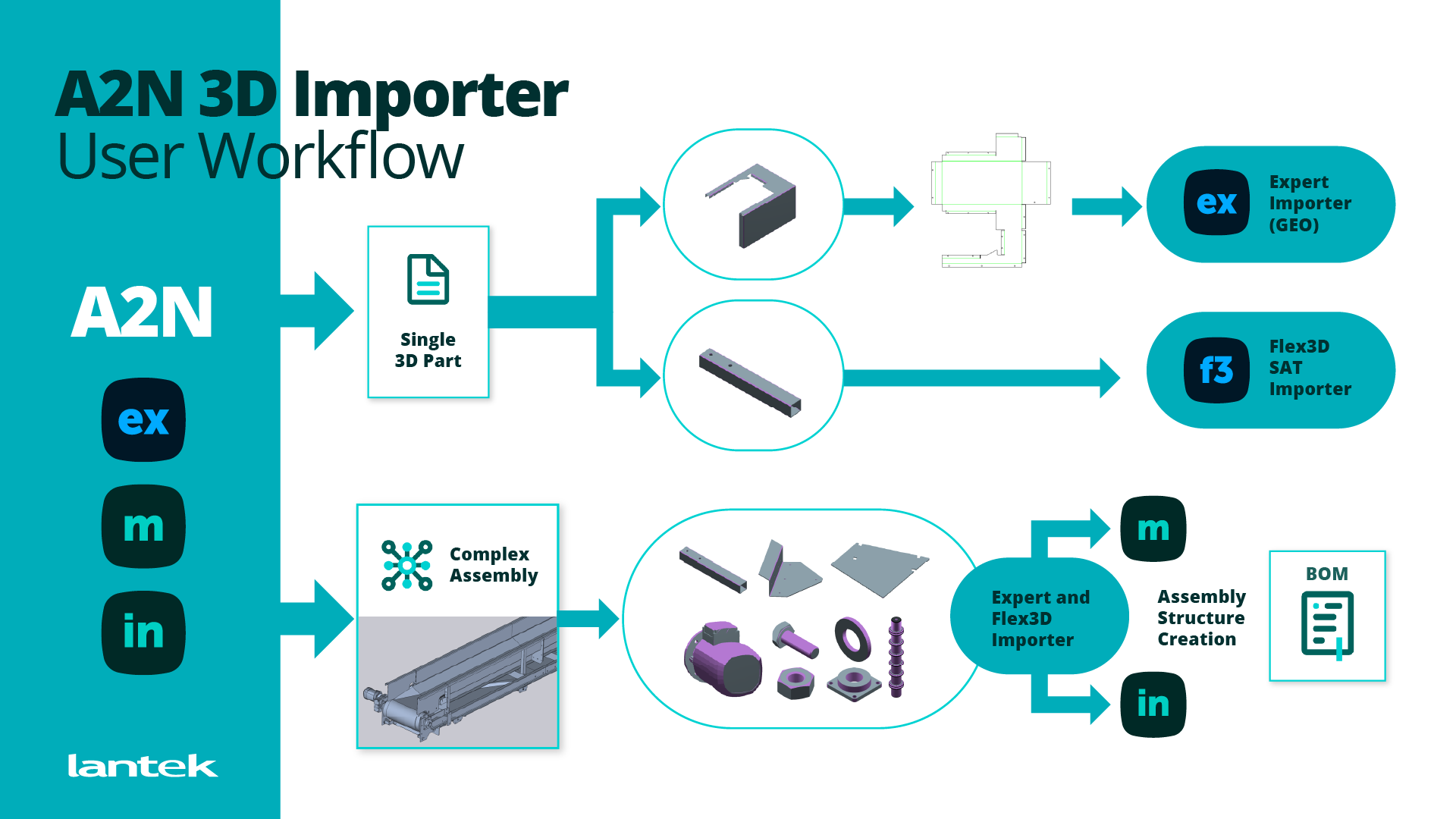

Der A2N 3D Importer bietet leistungsstarke 3D-CAD/CAM-Funktionen durch den direkten Import von 3D-CAD-Dateien und die automatische Erkennung von Material- und Bauteilstrukturen wie Profile und Rohre. Dieses Modul erweitert Lantek Flex 3D, indem es präzise Teile erzeugt, die den Übergang vom Entwurf zur Produktion rationalisieren. A2N 3D Importer verbessert das Datenmanagement und steigert die Effizienz in komplexen 3D-Fertigungsumgebungen.
