Luftkanalbau, ohne viel Wind zu machen.

CAD/CAM-Software für die Konstruktion von Blechkanälen


Lösung ansehen ➔

Entdecken Sie Lantek Expert Duct, eine spezialisierte Softwarelösung für die Blechbearbeitung zur automatischen Abwicklung von Teilen für industrielle Lüftung und HVAC-Fertigung. Sie umfasst eine Bibliothek parametrischer Formen nach DIN- und SMACNA-Standards und sorgt für genaue Abwicklungen bei kürzerer Konstruktionszeit und weniger manuellen Fehlern.

Bis zu 80%

Reduzierung der Abwicklungszeit für Blechteile.

+190 Formen

Umfangreiche Bibliothek mit vordefinierten parametrischen Geometrien auf Basis internationaler Standards.

Geschwindigkeit

Automatische Erstellung von Fertigungsberichten, Etiketten und Produktionsdokumentation.

Mehr als 190 einsatzbereite parametrische Formen


Greifen Sie auf eine breite Modellbibliothek nach DIN- und SMACNA-Standards zu, darunter Konen, Zylinder, Bögen, Abzweige, Überschneidungen und Trichter. Wählen Sie die Geometrie aus, geben Sie die Abmessungen ein, und das System erzeugt die Abwicklung, bereit für Schneiden, Schachtelung und Fertigung.

Spezifische Konfigurationen für Blech


Definieren Sie wichtige Fertigungsparameter wie neutrale, innere oder äußere Faser, Falze, Verbindungstypen, Segmentanzahl, Flansche, Leitbleche, Dämmschichten und anwendbare Standards. Diese Einstellungen stellen sicher, dass jede Abwicklung den Produktionsanforderungen und Werkstattbedingungen entspricht.

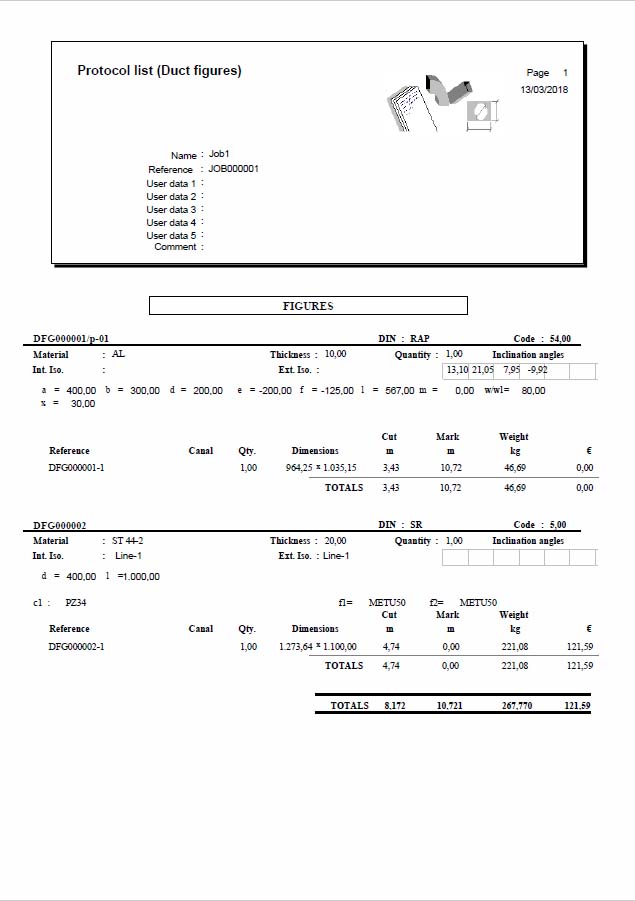

Produktionslisten und Etiketten

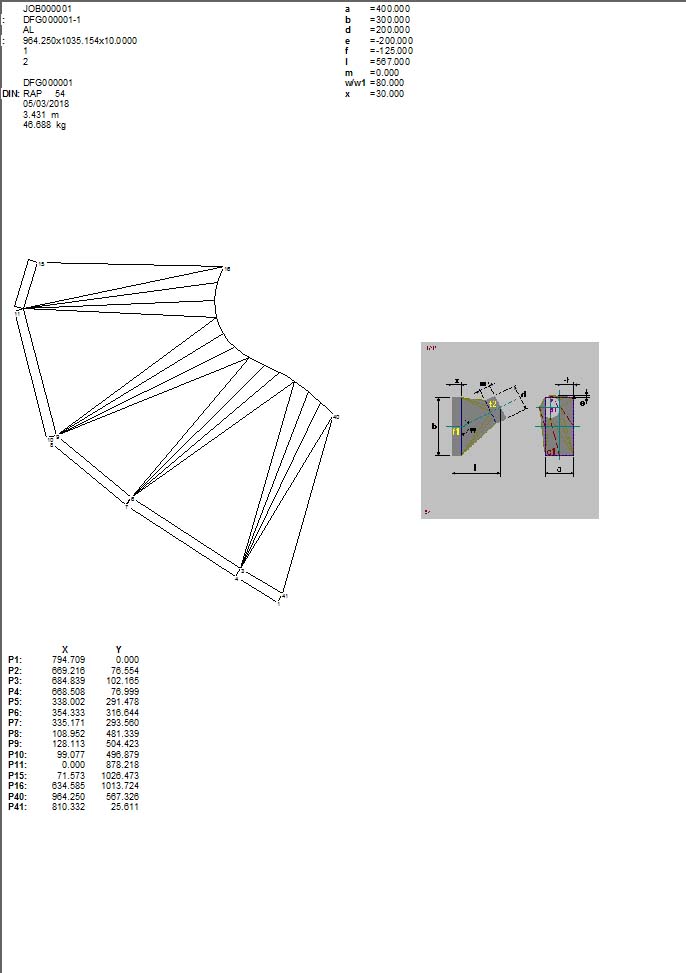

Erstellen Sie vollständige Fertigungsdokumentation, einschließlich geometrischer Abwicklungslisten, Teileetiketten, Zeichnungen im Maßstab 1:1, Rahmenberichte und Dämmungsdetails. Alle Ausgaben können gedruckt oder in CAD-Formate wie DXF exportiert werden, zur Integration mit Schneidmaschinen und Schachtel-Software.

Kontaktieren Sie unser Team


Wir helfen Ihnen, die passende CAD/CAM-Lösung für Blech für Ihre Produktionsanforderungen zu finden.


Kontakt aufnehmen

Hauptfunktionen​

Geführte automatische Abwicklung2D-Editor mit technischer KennzeichnungErweiterte Verwaltung von Materialien und DickenKonfiguration von Falzen, Flanschen und Verbindungen3D-Simulation und Validierung der AbwicklungDefinition von Dämmungen und LeitblechenStrukturierte und rückverfolgbare Datenbank

Geführte automatische Abwicklung

Die Software führt den Benutzer durch jeden Schritt. Von der Formauswahl und Eingabe der Abmessungen bis zur Erstellung der Abwicklung und zum Export für das Schneiden. Das reduziert manuelle Arbeit und minimiert Konstruktionsfehler in der Blechfertigung.

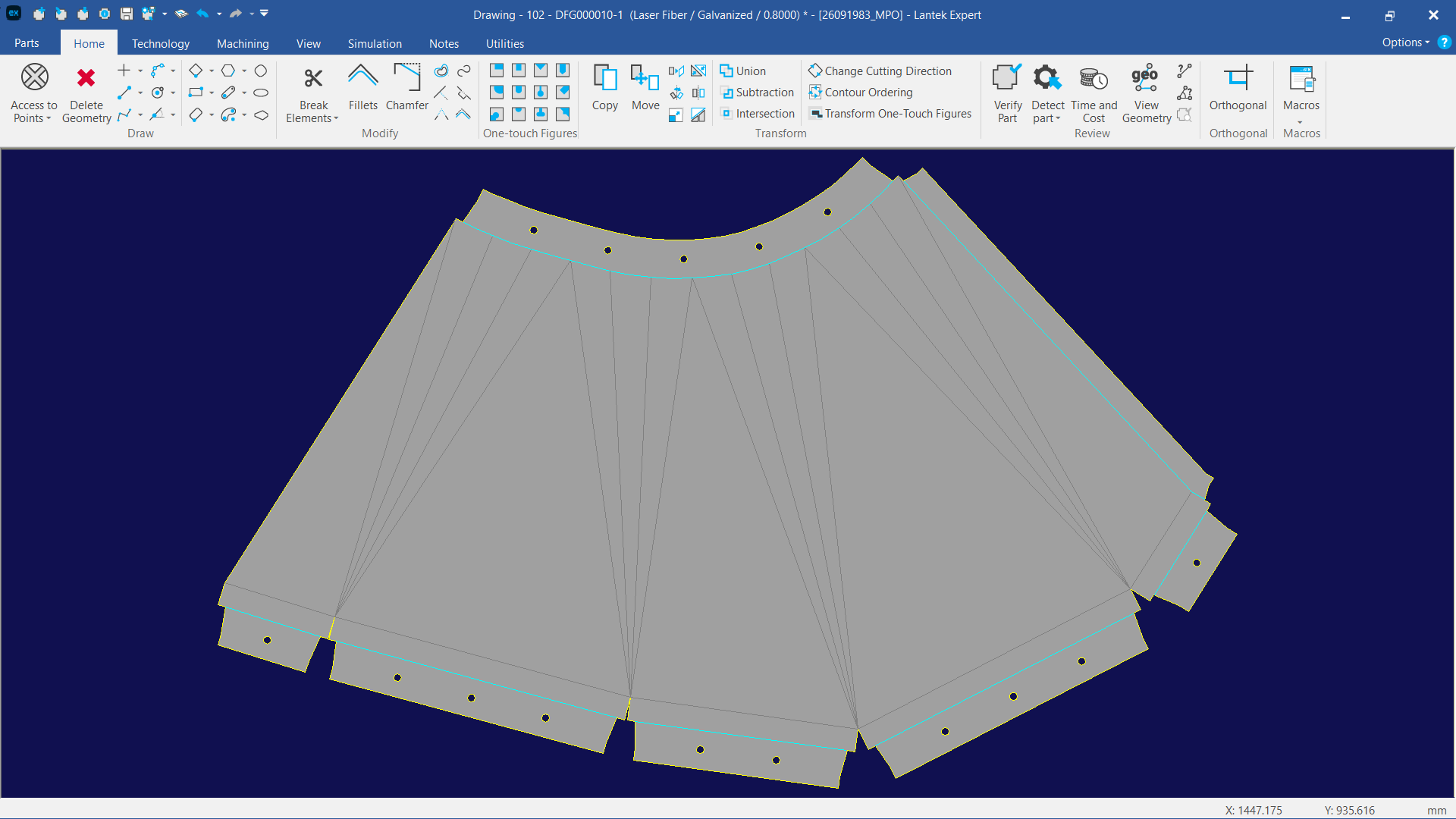

2D-Editor mit technischer Kennzeichnung

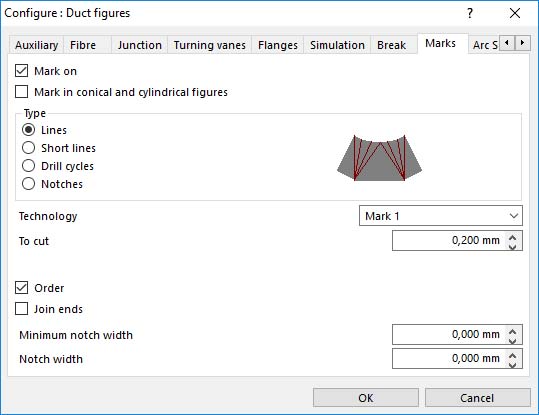

Fügen Sie Biegelinien, Kerben, Perforationen und Markierungen direkt zur Geometrie hinzu. Diese Elemente können auf Grundlage der Schneidtechnologie, Markierwerkzeuge und Verbindungstypen definiert werden und stellen die Kompatibilität mit CNC-Schneidprozessen sicher.

Erweiterte Verwaltung von Materialien und Dicken

Weisen Sie jedem Teil Materialien, Dicken, Dämmungstypen und Schneidmaschinen zu. Diese Parameter werden während der Abwicklung automatisch angewendet, um genaue Geometrien für die Produktion zu erzeugen.

Konfiguration von Falzen, Flanschen und Verbindungen

Erstellen und verwalten Sie kundenspezifische Falzbibliotheken und definieren Sie Montagemethoden auf Grundlage von Materialdicke und Fertigungsanforderungen. Dies sorgt für konsistente Ergebnisse über alle Projekte hinweg.

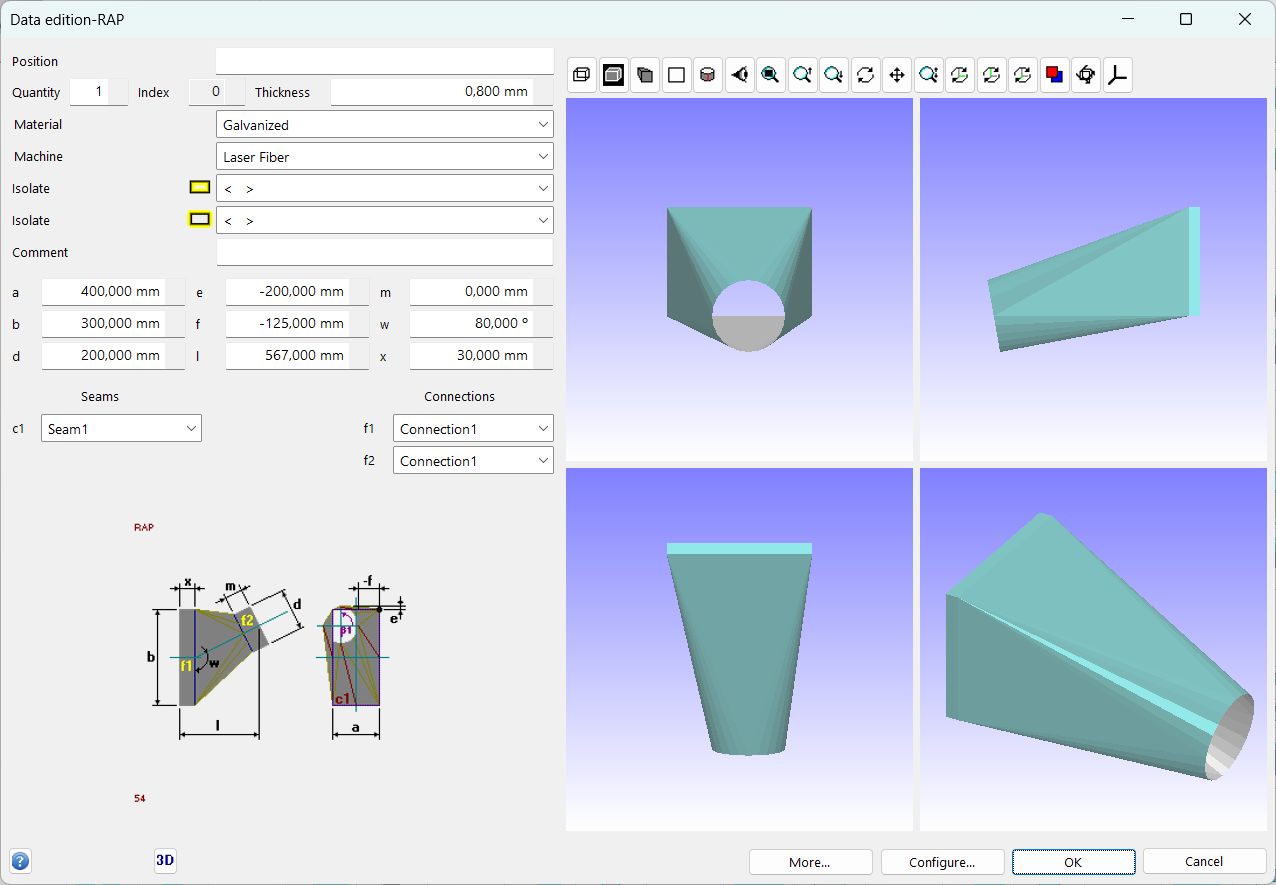

3D-Simulation und Validierung der Abwicklung

Visualisieren Sie Teile in 3D und validieren Sie die Abwicklung vor der Fertigung. Die 3D-Ansicht bestätigt die Maßgenauigkeit, während die 2D-Abwicklung die Machbarkeit für Schneiden und Umformen sicherstellt.

Definition von Dämmungen und Leitblechen

Konfigurieren Sie interne und externe Dämmschichten und erzeugen Sie Komponenten wie Leitbleche mit präzisen Parametern, einschließlich Markierung, Perforation und Abmessungen.

Strukturierte und rückverfolgbare Datenbank

Speichern und verwalten Sie alle Geometrien und Parameter mit Filtern nach Projekt, Kunde, Material, Dicke oder Datum. Dies unterstützt die Wiederverwendung von Konstruktionen und verbessert Produktionsplanung und Auftragsverwaltung.

Bildergalerie

Erfolgsgeschichten aus Betrieben, die Lantek Expert einsetzen

Ihr dynamischer Ausschnitt wird hier angezeigt... Diese Meldung wird angezeigt, weil Sie nicht genügend Optionen angegeben haben, um den Inhalt abzurufen.

Häufig gestellte Fragen

In diesem Bereich finden Sie Antworten auf häufige Fragen zu Blechsoftware und Luftkanalfertigung.

Spezialisierte CAD/CAM-Softwarelösungen automatisieren Berechnungen und Standardgeometrien. Sie ermöglichen die Konstruktion von Bögen, Übergängen und Verbindungen in Sekunden.

Lantek Expert Duct unterstützt die präzise Fertigung von HLK-Figuren und Kanälen und reduziert gleichzeitig die Fertigungszeit.


Blechsoftware enthält Bibliotheken vordefinierter Geometrien und Parameter. Durch Eingabe von Abmessungen und Verbindungstypen erzeugt das System die Abwicklung automatisch.

Lantek Expert Duct erstellt Abwicklungen, die für Schneiden, Biegen oder Umformen bereit sind.

Die Abwicklung in der Blechbearbeitung ist der Prozess, bei dem eine 3D-Form, zum Beispiel ein Kanal oder Formstück, in ein flaches Schnittmuster umgewandelt wird. Sie wird häufig in HLK-Systemen, industrieller Fertigung und Metallkonstruktionen eingesetzt.

Dieser Prozess kann manuell oder mit spezialisierter CAD/CAM-Software wie Lantek Expert Duct durchgeführt werden.

DIN- und SMACNA-Standards werden häufig verwendet. Sie definieren Geometrien, Verbindungen und technische Spezifikationen für Kanalkomponenten wie Bögen, Formstücke und Übergänge.

Blechsoftware wendet diese Standards an, um Konsistenz und Kompatibilität in der Fertigung sicherzustellen.

CAD/CAM-Software für Blech unterstützt Abwicklungs-, Verschachtelungs- und Schneidprozesse. Diese Systeme erzeugen Abwicklungen, verwalten den Materialeinsatz und erstellen Fertigungsdokumentation.

Lantek Expert Duct wurde speziell für diese Fertigungsumgebung entwickelt.

Nicht unbedingt. Viele Lösungen bieten geführte Abläufe und vereinfachte Oberflächen, in denen Benutzer Abmessungen und Parameter eingeben.

So können Anwender aus der Werkstatt und Techniker genaue Abwicklungen ohne fortgeschrittene CAD-Kenntnisse erstellen.

Automatische Verschachtelung verteilt Teile effizient auf dem Blech und reduziert Ausschuss. Materialverfolgung und Wiederverwendungsstrategien helfen, Verbrauch und Kosten zu kontrollieren.

Diese Funktionen sind in CAD/CAM-Software für Blech in der Regel enthalten.

Das System erstellt 1:1-Zeichnungen, Teileetiketten, Rahmenlisten, Dämmungsberichte und geometrische Listen. Diese Dokumente unterstützen sowohl CNC-gestütztes Schneiden als auch manuelle Fertigungsprozesse.

Sie bieten vollständige Transparenz vom Konstruktionsbüro bis zur Werkstatt.

In Umgebungen ohne CNC-Maschinen erzeugt die Software gedruckte Layouts, die als Vorlagen für manuelles Schneiden oder Pantographensysteme dienen.

Bediener arbeiten direkt mit den erzeugten Abwicklungen, einem üblichen Ablauf in der Luftkanalfertigung.
