Lantek Flex3d 5x

Lantek Flex3D 5x es una aplicación de la familia de productos Lantek Flex3D específica para automatizar la programación de máquinas de corte de chapa, tanto por láser como por chorro de agua, que cuentan con cabezales de cinco ejes.

Lantek Flex3D 5x es totalmente compatible con los principales sistemas de diseño en 3D que se utilizan en el ámbito de la chapa. Permite importar piezas en la práctica totalidad de los formatos para poder mecanizarlas y generar posteriormente el corte.

Características técnicas

  • Formatos de sólidos y superficies admitidos: SAT, IGES, VDA, STEP, Parasolid, CATIA, SolidWorks, Solid Edge, Inventor, NX and ProE (Creo Elements)
  • Base de datos común para máquinas y materiales con Lantek Expert
  • Detección automática del contorno de corte de la pieza y espesor
  • Múltiples opciones para posicionar la pieza en la zona de corte
  • Configuración de distintas calidades de corte por contorno o porción dentro del mismo contorno
  • Múltiples posibilidades de cambiar la posición del cabezal en cada punto
  • Ataques y microcortes
  • Adaptación automática o manual de movimientos rápidos
  • Simulación completa del entorno de trabajo: pieza, tabla, amarre, etc.

Cálculo automático de amarres

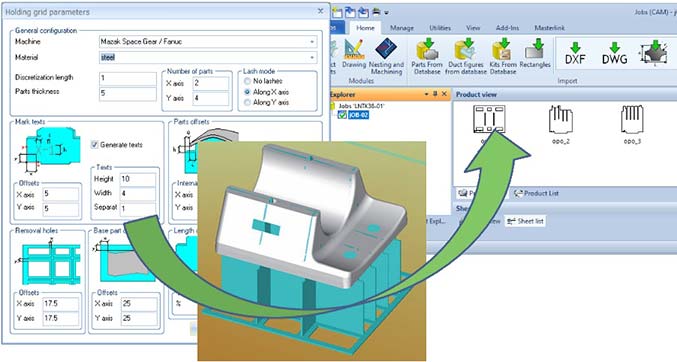

Lantek Flex3D 5x genera automáticamente los soportes necesarios para poder colocar la pieza sobre la mesa de corte. Partiendo de la posición y altura deseada de la pieza sobre la mesa de corte, el sistema ofrece una rejilla que puede ser modificada por el usuario decidiendo el número de nervios que sujetarán la pieza y la situación de los mismos.

Una vez que la rejilla ha sido creada de la forma convenida, el sistema calculará los sólidos necesarios para que la pieza pueda ser colocada de forma estable en la mesa. El cálculo automático de los amarres tiene en cuenta los contornos de corte para que los amarres calculados no interfieran con la cabeza de corte o con algún agujero de los que hay que cortar.

Estos amarres, si el usuario lo desea, pueden ser visualizados en 3D, permitiendo la comprobación por parte del usuario. El diseño o la posición de los amarres puede ser modificada y recalculada en cualquier punto del proceso.

Mecanizado

Lantek Flex3D 5x detecta automáticamente todos los contornos de corte de la pieza y permite el mecanizado semiautomático de los seleccionados en la pieza o automáticamente de todos los contornos. Adicionalmente, permite elegir las calidades que se aplicarán en cada uno de los contornos. Las secuencias de mecanizado automático e inteligencia de modelo se generan sin tener en cuenta los datos el diseño CAD 3D originados. Como resultado, el sistema permite la fabricación de productos directamente desde los datos de diseño, eliminando posibles errores.

Una vez que el mecanizado se ha realizado, el sistema permite su simulación utilizando para ello el entorno completo de trabajo. Lantek Flex3D 5x permite modificar el sentido del corte, modificar, añadir, borrar e interpolar manualmente cualquier vector de corte en cualquier punto del contorno y del cabezal para evitar movimientos o posiciones no deseadas.
