Lantek Expert Duct

Lantek Expert Duct es un potente módulo de trazado automático de figuras de calderería. Conjuga perfectamente la tecnología máquina con las necesidades de programación y gestión del cliente.

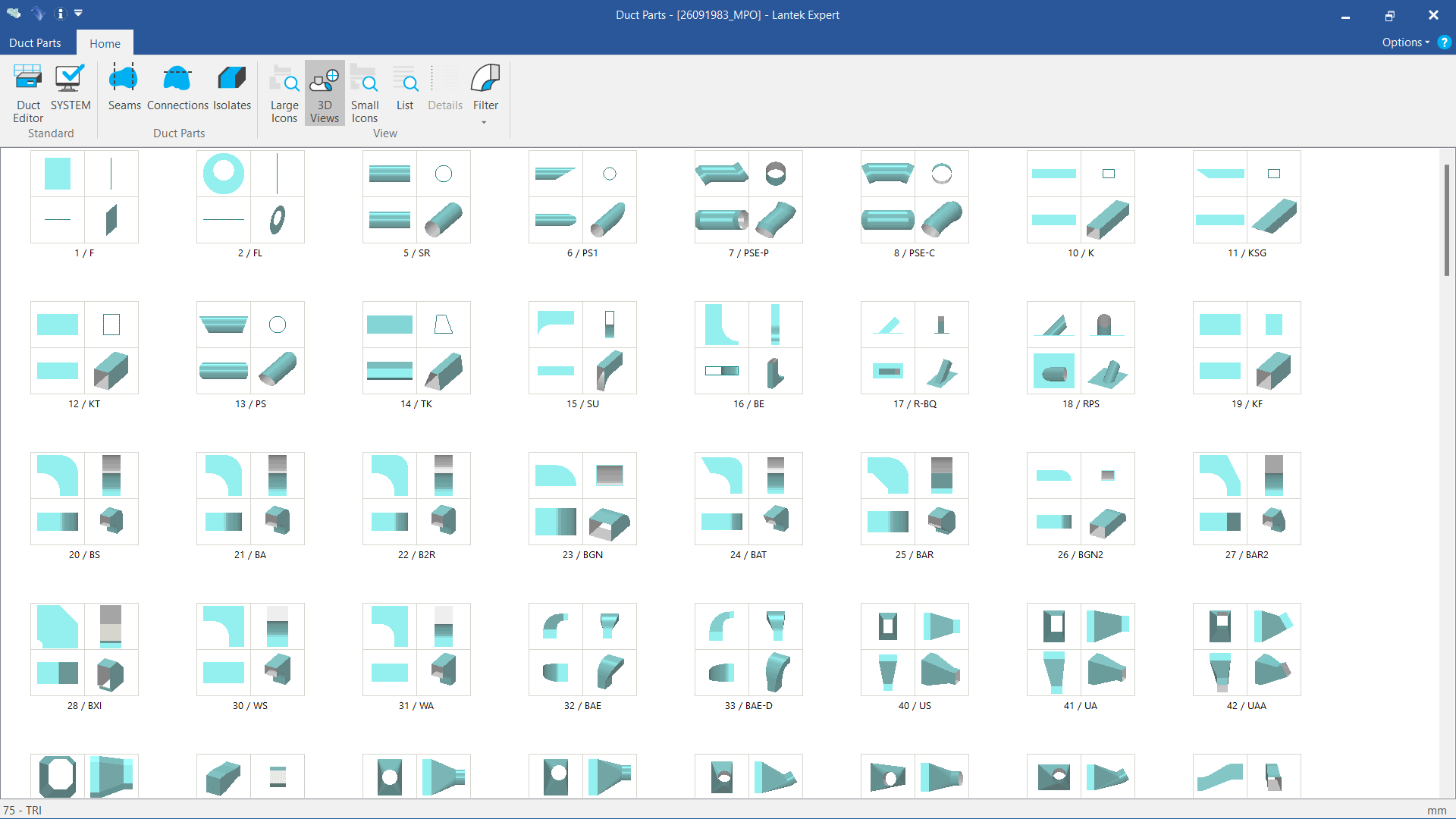

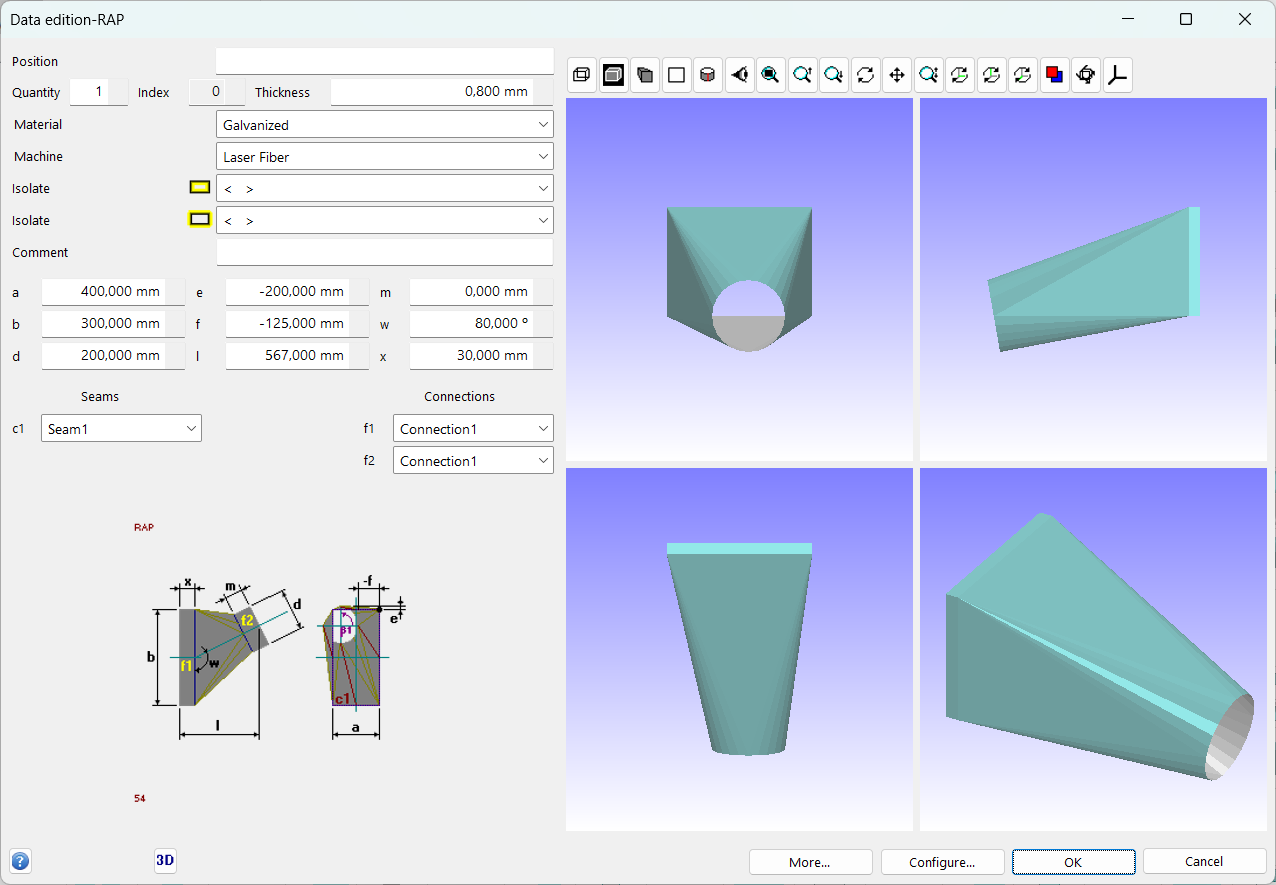

Lantek Expert Duct está diseñado para que el usuario tenga que seguir los pasos que el sistema le va indicando. Incluye una amplia biblioteca de figuras parametrizadas según normas DIN y SMACNA (tolvas, conos, cilindros, codos, injertos, etc.), donde se encuentran la práctica totalidad de las piezas utilizadas.

Características técnicas

  • Amplia librería de figuras de calderería y de piezas paramétricas
  • Diseño 2D. Integra un módulo de CAD 2D para el diseño de cualquier pieza, así como para la modificación geométrica de los trazados. También se puede cortar o punzonar el desarrollo de la figura en función de bridas, muescas y líneas de plegado para marcado.
  • Gestión de almacenes. Todas las piezas se guardan en bases de datos organizadas y de fácil acceso.
  • Importador/Exportador inteligente. Conexión con los sistemas CAD más importantes del mercado: DXF, DWG, IGES, etc.
  • Integración de todas las opciones. Existe una total integración entre Lantek Expert Duct y el resto de módulos de la familia Expert en un solo programa.

Configurabilidad

Lantek Expert Duct es un sistema que tiene en cuenta las necesidades de calderería.

El usuario puede definir las siguientes opciones:

  • Tipos de fibra (interior, exterior) sobre la que se realizan los cálculos
  • Tipos de junta utilizadas entre piezas
  • Número de generatrices empleadas

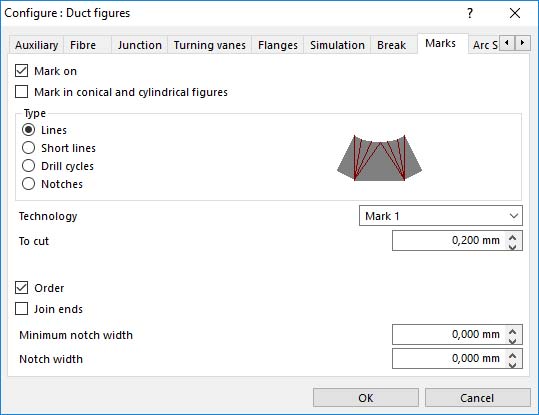

  • Tipos de marcado (líneas, muescas, graneteado, etc.) para las máquinas de corte

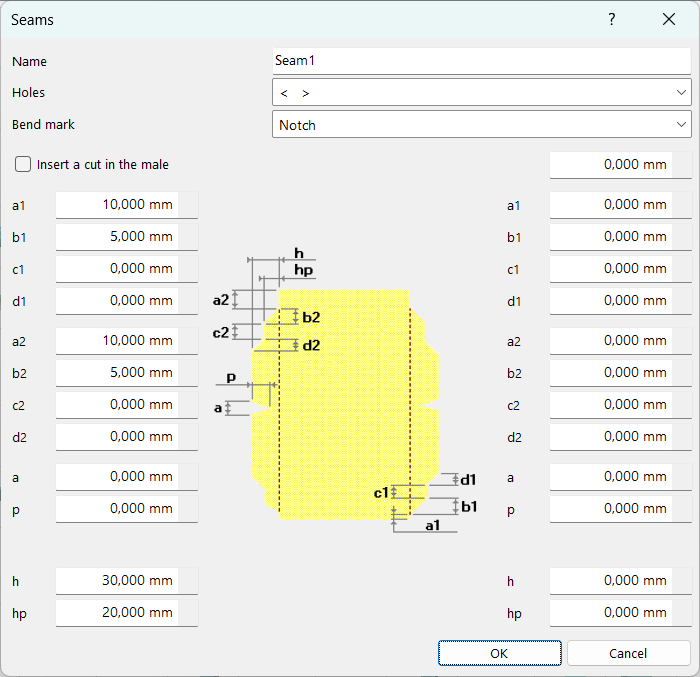

  • Solapas y costuras
  • Aislantes

Especificaciones para calderería fina

Lantek Expert Duct se adapta perfectamente a los sectores de la aireación y de la ventilación.

El usuario puede definir lo siguiente:

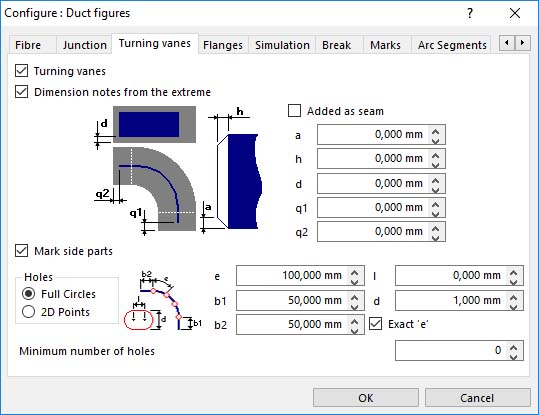

  • Deflectores. Se pueden generar chapas deflectoras configurando los parámetros necesarios para generar dichas chapas.
  • Bibliotecas de costuras, finales, marcos, aislantes, etc. El usuario define estos elementos gráficamente de forma muy sencilla.

Listados

El sistema genera, entre otros, los siguientes listados:

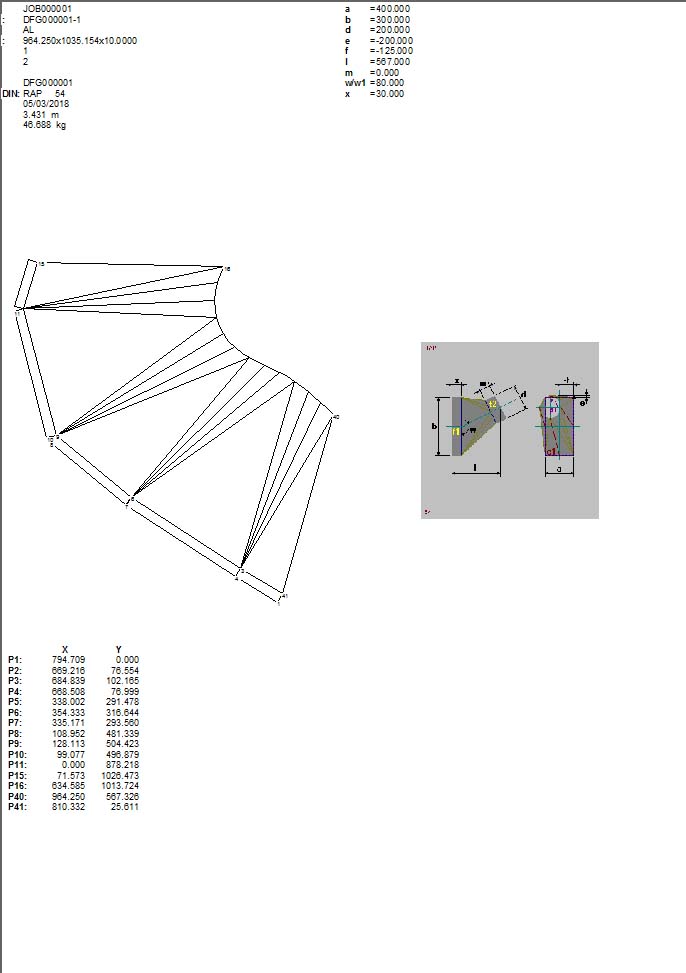

  • Listado a escala 1:1 para cortar directamente la pieza en la chapa
  • Listado geométrico del desarrollo con sus puntos esenciales
  • Trazado de las curvas significativas hoja por hoja

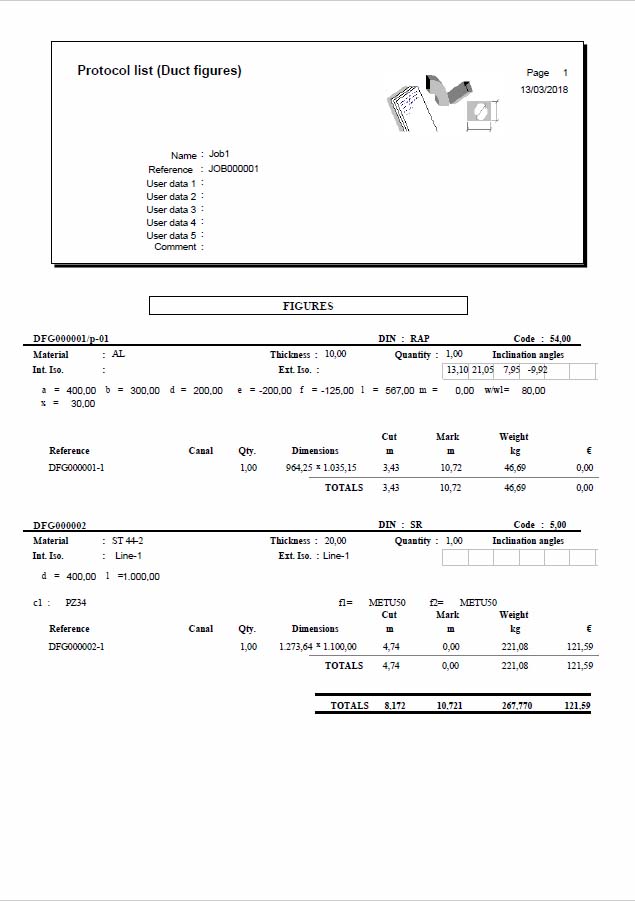

  • Listado de todas las piezas
  • Listado de etiquetas
  • Listado de marcos, aislantes, etc.

Normalización DIN 18.379

Las figuras están acotadas siguiendo la norma DIN 18.379 y SMACNA, garantizando de esta forma el correcto seguimiento de las normas de construcción europeas. También se genera información siguiendo las normas definidas a tal efecto.
