管件切割软件 - Lantek Flex3d Tubes

Lantek Flex3d Tubes 是一个CAD/CAM 软件系统,用于管件的设计、套料和切割。

Lantek 从钣金切割、数冲和折弯机中获得的经验和专业能力用于管件切割领域-适用于任何机器类型

简单, 灵活的设计

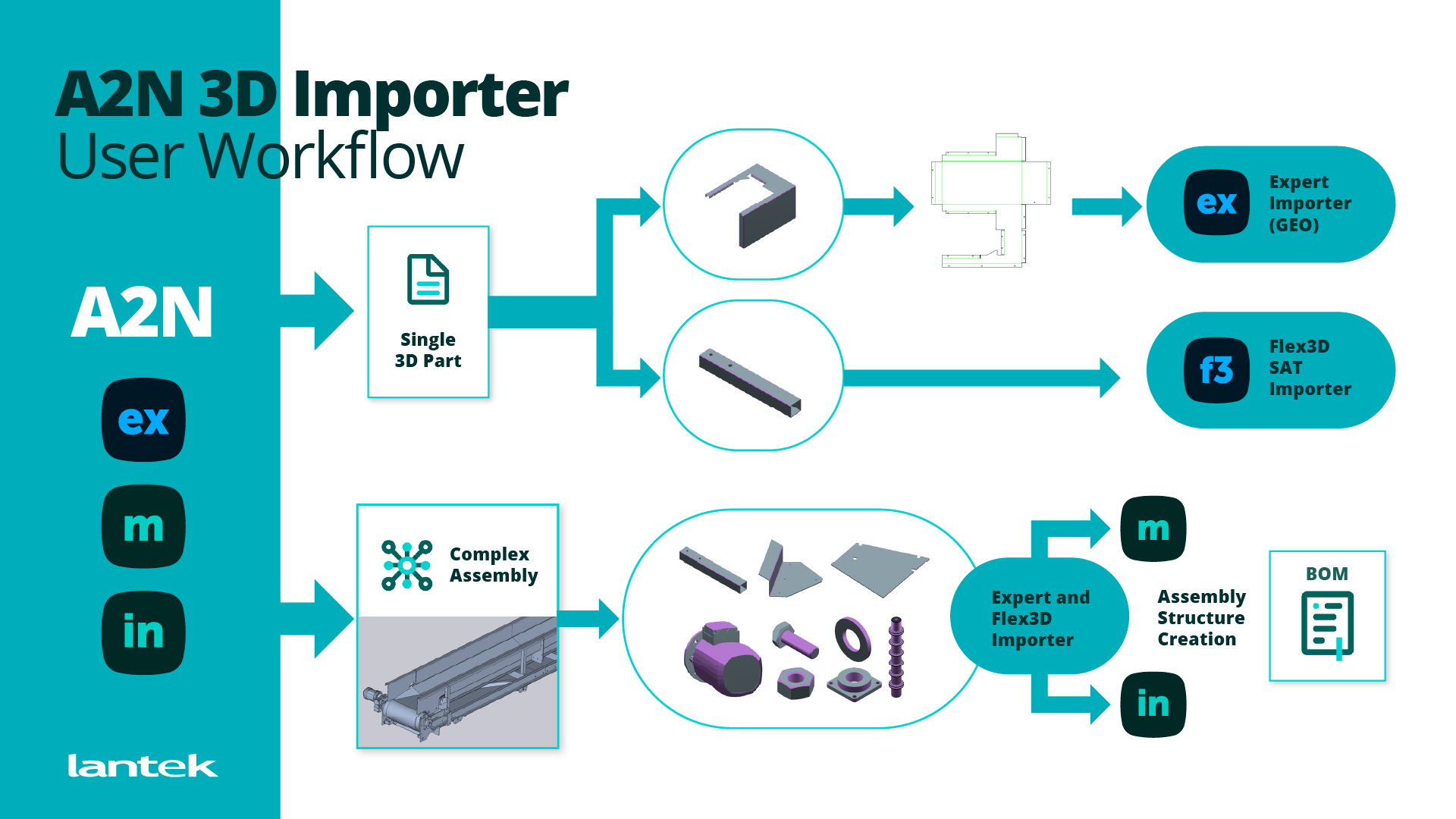

Lantek Flex3d Tubes  支持如SAT和IGES的各种管材、型材的导入。让3D设计变得简单直观,能显示最终在机器中切割的设计轮廓结果。

通过系统参数设置,用户可更改以前所做的任何操作值,包括更改每个管件的初始参数(增长、缩短、直径变化)。

设计阶段完成后,用户可以模拟优化管件(套料)和切割头遵循的路径。软件将直接生成NC程序,将优化结果发送至机床。

  • 零件设计

技术特性

  • 显示预期真实结果
  • 显示管件的精确形状并模拟3D设计和整个过程,从而减少误差。
  • 可使用缩放、查看和旋转控件,轻松操作和编辑设计。
  • 用户可根据需求创建标准管件。
  • 除了圆柱形、矩形和三角形管件,还能通过2D轮廓来设计所需要的管件类型。
  • 可设计或导入所需的几何图形,在2D设计选项中用于创建任何类型的修改方式。
  • Lantek Flex3d Tubes 与 Lantek的管理系统, Lantek Manager 和 Lantek Integra 完全集成。
  • 零件设计

设计选项

  • 可以在管材的任一末端加工完全或部分的斜面。
  • 可通过任意角度投射在管件上任何点的一侧或两侧来创建任何类型的轮廓(圆形、方形、三角形等)
  • 复制和操作的各种选项(线性、圆形、网格)
  • 通过简单计算两个管道之间的交叉点,可视化识别和处理重叠
  • 可将2D几何投影在管件表面上
  • 在操作列表中随时检查和修改数据
  • 设计选项

管件的优化与切割

Lantek Flex3d Tubes 自动导入仓库数据和计算供应需求,让用户获得最优质的NC代码和管件其他特点包括:

  • 余料管理
  • 仓储和再次使用
  • 自动,半自动和3D手动套料
  • 自动或手动创建引导入和引导出线
  • 支持不同轴数的机床
  • 支持2D和3D的多功能环境
  • 管件的优化与切割

CNC 模拟与生成

Lantek Flex3d Tubes 可以模拟管材上加工的切割工具和路径,如果用户认可模拟路径,Lantek Flex3d Tubes 会为每个机床自动生成NC代码。并且在同一环境中,整合设计和后处理的相关信息。Lantek Flex3d Tubes 提供完全交互式模拟:逐步、快进、倒带、暂停和重启。

  • 模拟
