Lantek Flex3D Tubes

Lantek Flex3D Tubes è un sistema software CAD/CAM per la progettazione, il nesting e il taglio di tubi e tubi rigidi.

Lantek ha applicato tutta la sua esperienza e competenza nei sistemi di progettazione e programmazione per macchine piegatrici, punzonatrici e da taglio per lamiera al settore del taglio tubi, indipendentemente dal tipo di macchina.

Progettazione semplice e flessibile

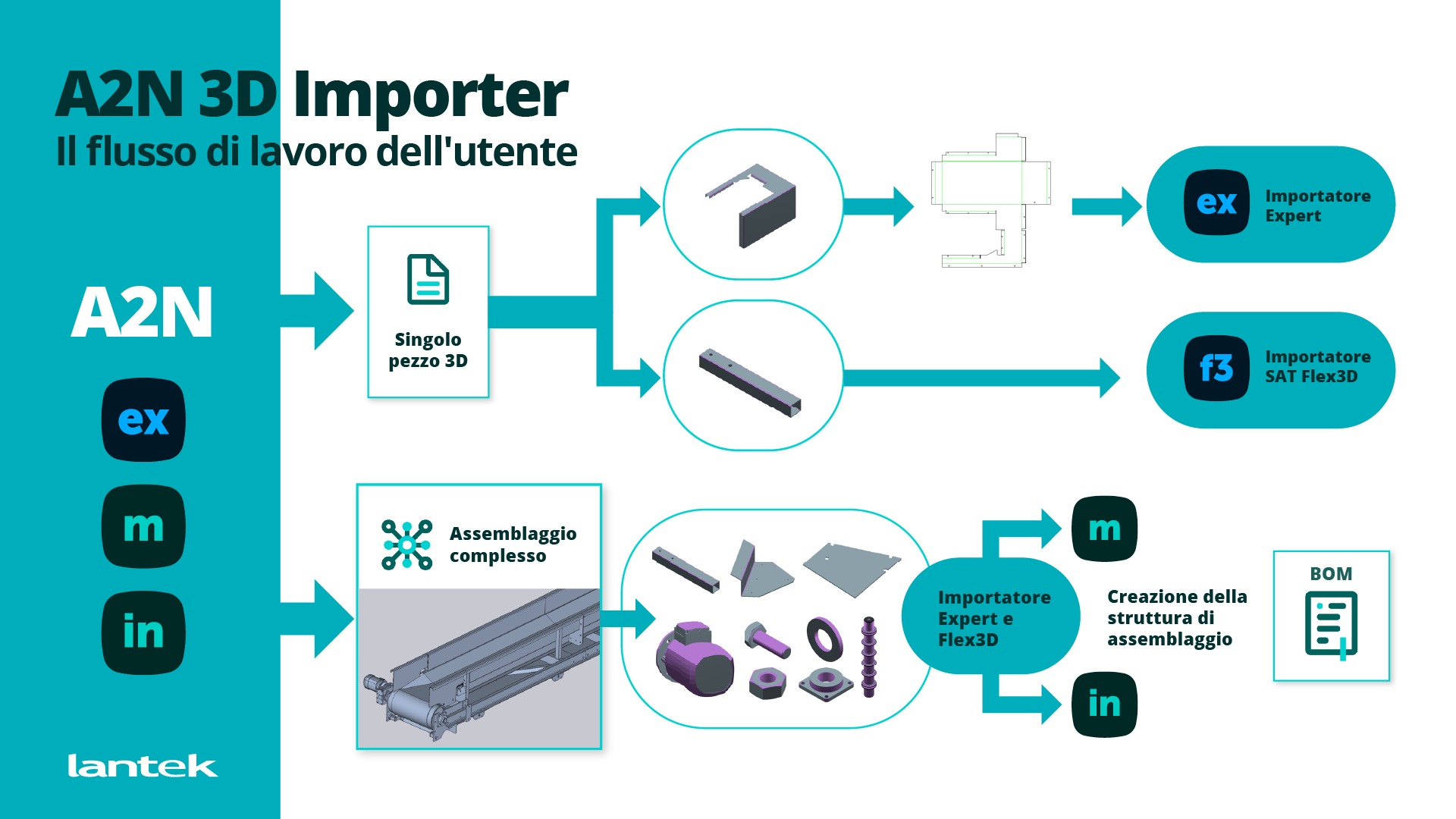

Lantek Flex3D Tubes è integrabile con svariati tipi di importatori di geometrie tubolari, come SAT e IGES. Questo software rende il disegno in 3D semplice e intuitivo. Offre una visione reale del profilo finale, che verrà effettivamente tagliato sulla macchina.

Si tratta di un sistema parametrico che permette all’utente di modificare i valori di qualunque operazione realizzata in precedenza, comprese le modifiche ai parametri iniziali di ogni tubo (riduzione o incremento della lunghezza, modifica del diametro).

Una volta conclusa la fase di progettazione, l’utente può simulare l’ottimizzazione del tubo (nesting) e il percorso seguito dalla testa di taglio. Successivamente, il software genera automaticamente il programma di controllo numerico per inviare l’ottimizzazione alla macchina.

Caratteristiche tecniche

  • Offre una visione reale del risultato previsto sullo schermo
  • Visualizza il tubo esatto ed esegue una simulazione tridimensionale di ogni processo, riducendo gli errori
  • Consente di manipolare e modificare facilmente il progetto con funzioni di zoom, anteprima e rotazione
  • Offre all’utente la possibilità di creare tubi standard in base ai requisiti
  • Consente all’utente di disegnare tipi di tubi in base alle proprie esigenze partendo da disegni bidimensionali, oltre a tubi cilindrici, rettangolari e triangolari
  • Permette di disegnare o importare la geometria desiderata per creare qualunque tipo di contorno o di finitura con opzioni di disegno bidimensionale
  • Lantek Flex3D Tubes è totalmente integrato con i sistemi gestionali Lantek, Lantek Manager e Lantek Integra

Opzioni di progettazione

  • Smussatura completa o parziale su una o entrambe le estremità del tubo
  • Possibilità di creare qualsiasi tipo di contorno (circolare, rettangolare, triangolare, ecc.), progettato su una o entrambe le facce in ogni punto del tubo, con qualunque angolazione
  • Svariate opzioni per la copia di elementi e operazioni (lineare, circolare, per griglia)
  • Identificazione visiva delle intersezioni e delle operazioni con calcolo semplice delle intersezioni tra due tubi
  • Proiezione della geometria 2D o sua mappatura sulla superficie del tubo
  • Controllo e cambiamento delle modifiche ai dati in qualunque momento del processo operativo

Ottimizzazione e taglio tubi

Lantek Flex3D Tubes permette all’utente di ottenere la massima ottimizzazione sia del tubo stesso sia del file di controllo numerico generato per la macchina. L’ottimizzazione è data dall’importazione automatica di sezioni dal magazzino o dal calcolo del fabbisogno di materiali. Le altre funzionalità comprendono:

  • Gestione delle rimanenze
  • Stoccaggio e riutilizzo
  • Nesting 3D automatico, semiautomatico o manuale
  • Generazione automatica o manuale di lead-in e lead-out
  • Gestione dei profili e delle successive operazioni sulla lunghezza del tubo
  • Compatibile con macchine con diversi numeri di assi
  • Gestione integrata di diverse tecnologie di lavorazioni quali: ponti, microgiunzioni, qualità di taglio, tutte gestite in modo manuale, semiautomatico o completamente automatico
  • Un ambiente versatile per il processo di lavorazione, che può essere eseguito in 2D o in 3D

Simulazione e generazione del file di controllo numerico

Lantek Flex3D Tubes è in grado di simulare la macchina di taglio e la sequenza di lavorazione sul tubo. Se il risultato della simulazione è accettabile per l’utente, Lantek Flex3D Tubes genera automaticamente il file di controllo numerico per ogni macchina, ed integra nello stesso ambiente le informazioni relative al disegno e alla post-lavorazione. Lantek Flex3D Tubes offre una simulazione totalmente interattiva: passo passo, in avanti, indietro, pausa e riavvio.
