Lantek Flex3D Tubes
Lantek Flex3d Tubesは、チューブやパイプの設計、ネスティング、切断のためのCAD / CAMソフトウェアシステムです。
Lantekは、シートメタル切断、パンチング、ベンディングマシンの設計システムとプログラミングで培った経験と熟練した技術を、マシンの種類に関係なく、チューブ切断分野に応用しました。
シンプルでフレキシブルなデザイン
Lantek Flex3d Tubesは、SATやIGESなど様々な種類のチューブ形状インポータと統合されています。このソフトウェアにより、3D設計をシンプルかつ直感的に行うことができます。また、最終的に機械で切断される設計形状を忠実に再現します。
このシステムはパラメトリック・システムであり、ユーザーは、各チューブの初期パラメータ（長さ、短さ、直径の変更）の変更を含め、以前に行ったあらゆる操作の値を変更することができます。
設計段階が完了すると、ユーザーはチューブの最適化（ネスティング）とカッティングヘッドがたどる経路のシミュレーションを行うことができます。ソフトウェアは、この最適化を機械に送るためのNCプログラムを直接生成します
特徴
-
期待される結果を画面上でリアルに確認できます。
- 正確なチューブを表示し、3Dおよび各プロセスをシミュレートするため、ミスが減少します。
- ズーム、ビュー、回転のコントロールにより、設計の簡単な操作と編集が可能。
- 要件に基づいた標準チューブの作成が可能。
- 円筒、長方形、三角形のチューブに加え、2Dのアウトラインからニーズに合わせたチューブタイプを設計可能。
- 任意の形状を設計またはインポートし、2D設計オプションであらゆるタイプの切り抜きやトリムを作成できます。
- Lantek Flex3d Tubesは、Lantekの管理システムであるLantek ManagerおよびLantek Integraと完全に統合されています。
デザイン
- チューブの両端に完全または部分的な面取りが可能
- あらゆるタイプの輪郭（円形、長方形、三角形など）の作成が可能で、片面または両方の面を通して、チューブ上のどの点からでも、どの角度からでも投影可能
- 要素や操作をコピーするためのさまざまなオプション（線形、円形、グリッドによる）
- 交差点と演算を視覚的に識別し、2つのチューブ間の交差点を簡単に計算可能
- チューブ表面に2D形状を投影またはサーフェスマッピング
- 操作ツリーでいつでもデータ修正を確認、修正可能
チューブの最適化と切断
Lantek Flex3d Tubesは、チューブ自体の最適化と機械用NCファイルの生成の両方を可能にします。最適化は、自動的に倉庫からセクションをインポートするか、供給ニーズを計算することによって作成されます。その他の機能
- 残材管理
- 倉庫保管と再利用
- 自動、半自動、手動の3Dネスティング
- 自動または手動のリードイン、リードアウト生成
- 様々な軸数の機械をサポート
- 2Dまたは3Dで実現可能な加工プロセスのための多様な環境
シミュレーションと生成
Lantek Flex3d Tubesは、チューブ上の切断機と機械シーケンスをシミュレートすることができます。Lantek Flex3d Tubesは、シミュレーションの結果がユーザーによって承認された場合、各マシンのNCファイルを自動的に生成します。Lantek Flex3d Tubesは、ステップ・バイ・ステップ、前進、巻き戻し、一時停止、再スタートなど、完全にインタラクティブなシミュレーションを提供します。

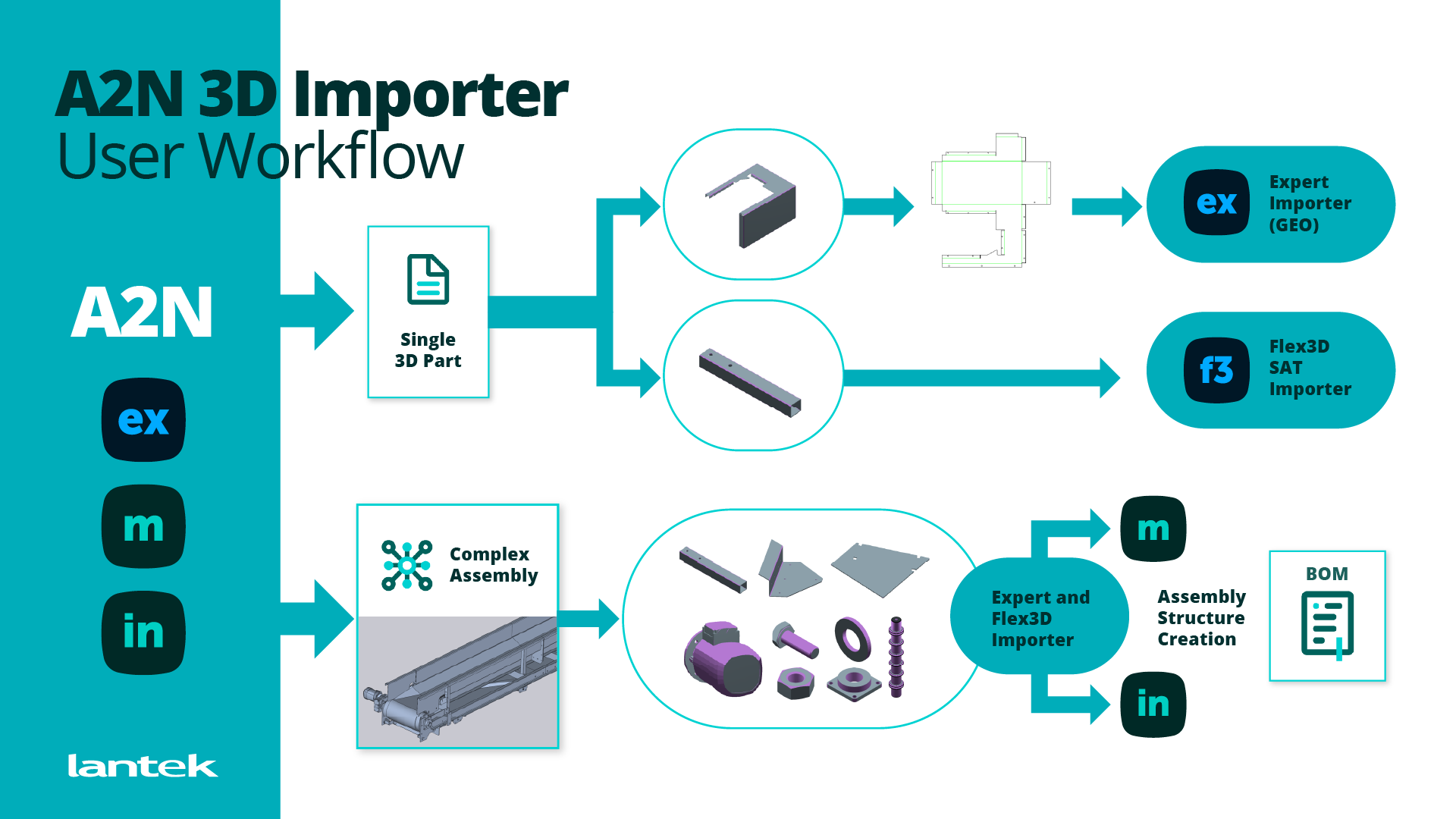

A2N 3Dインポーター
3Dデータの直接の読み込みを行うA2N 3Dインポーターは、材料や組図情報を自動的に検出することで、強力な3D CAD/CAM機能を提供いたします。このモジュールにより作業の円滑化を図ることが可能となり、Lantek Flex 3Dの機能を強化させる役割を果たします。また、データ管理の簡易化によって、複雑な3Dデータの製造環境下においても作業効率を向上いたします。
