Lantek Expert Duct

Lantek Expert Duct è un potente software per il calcolo delle figure per il settore HVAC e DUCT. Integra perfettamente la tecnologia delle macchine con le esigenze di gestione e di programmazione dei clienti.

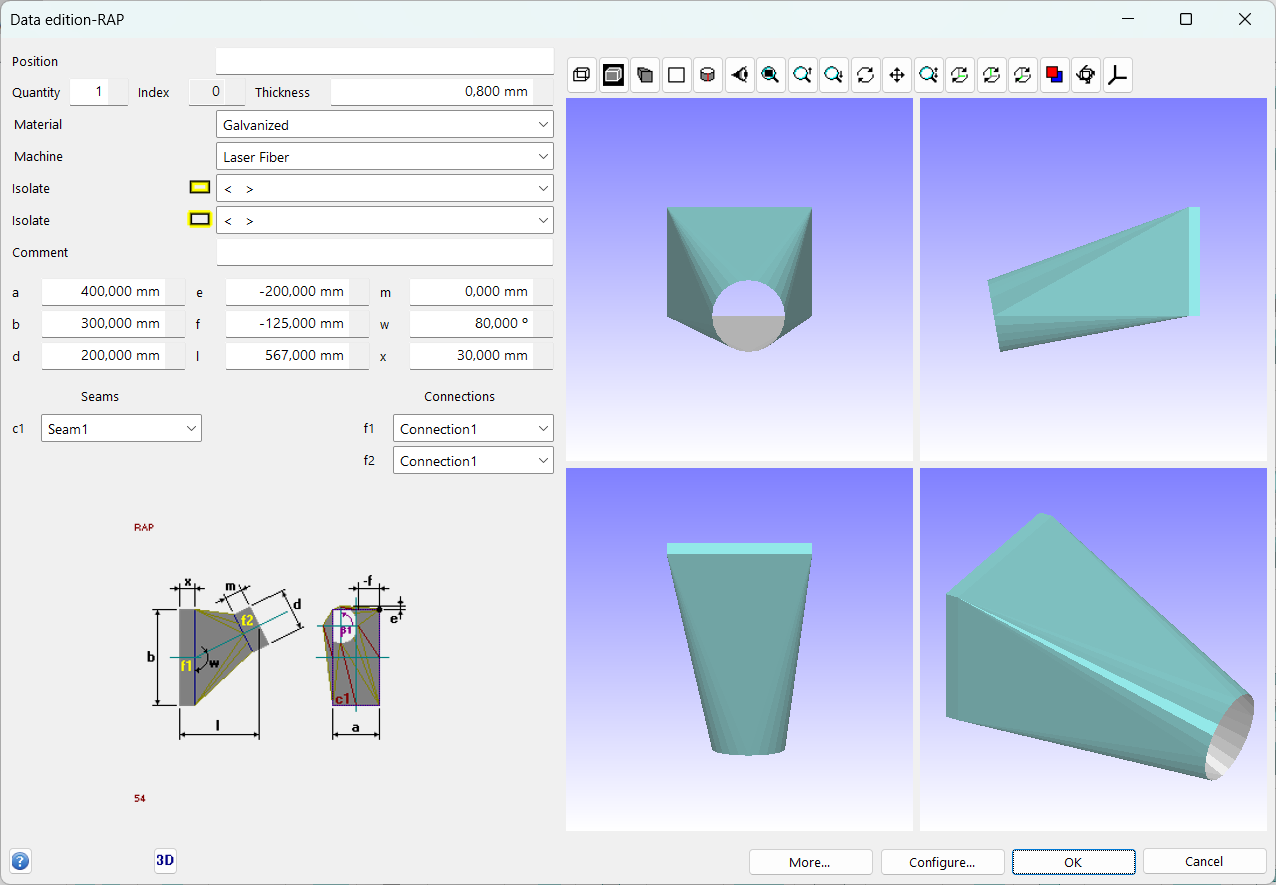

Lantek Expert Duct è progettato in modo tale che l’utente debba solo seguire i semplici passaggi indicati dal sistema. Lantek Expert Duct comprende una libreria completa di figure parametriche conformi alle norme DIN e SMACNA (da quadrato a cerchio, coni, cilindri, figure per la costruzione di caldaie, intersezioni di tubi, ecc.) e copre la maggior parte delle forme di condutture disponibili.

Caratteristiche tecniche

  • Ampia libreria di componenti parametrici e figure HVAC

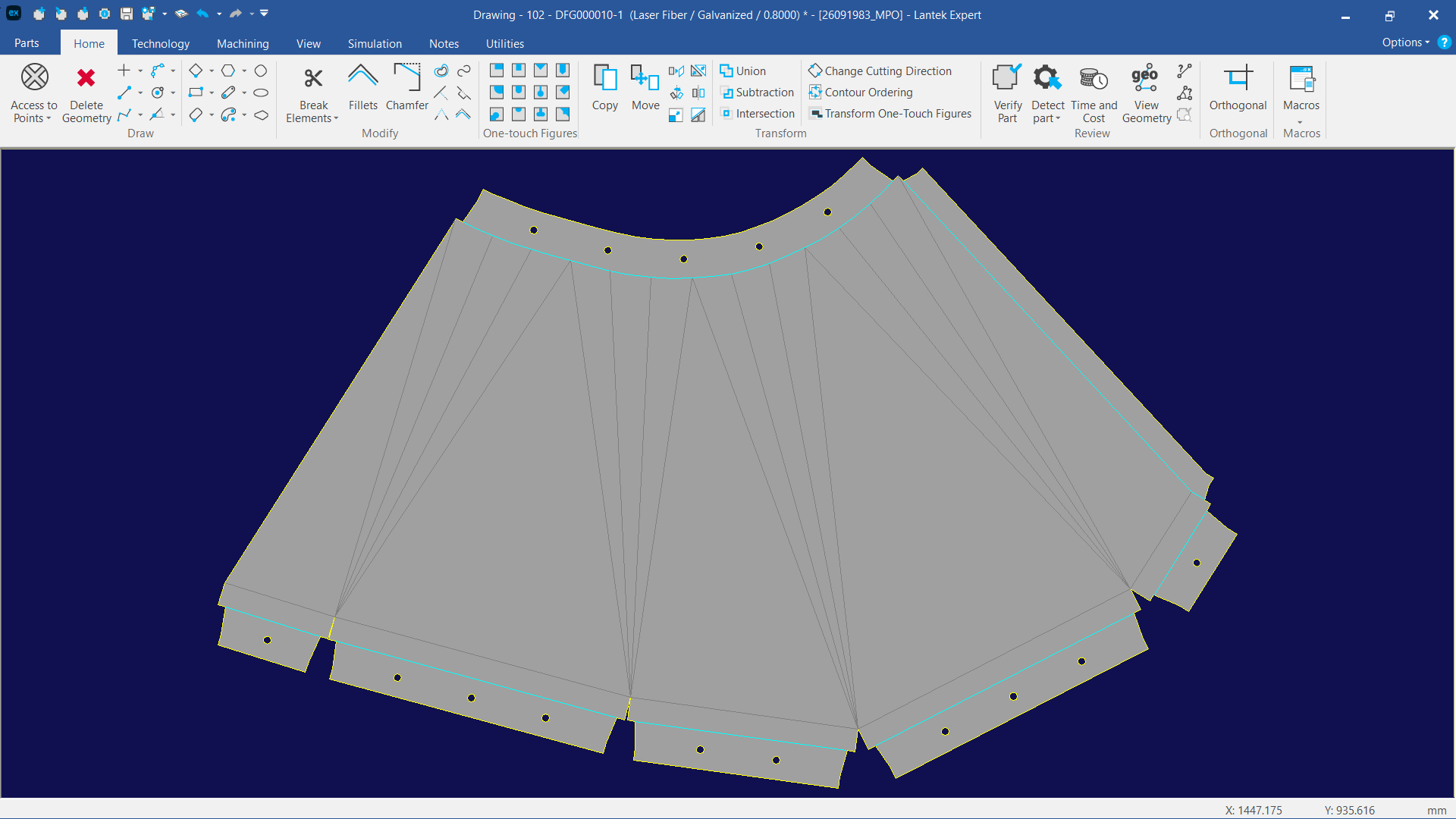

  • Progettazione 2D. Lantek Expert Duct integra un modulo CAD 2D per disegnare qualsiasi componente, così come tutte le possibili modifiche geometriche ai contorni. La sequenza piatta può essere tagliata o punzonata con Lantek Expert, che tiene conto di flange, tacche e linee di piegatura per la marcatura.
  • Gestione del magazzino. Tutti i componenti sono salvati in database organizzati e facilmente accessibili.
  • Importazione/esportazione intelligente. Questo software si collega ai principali sistemi CAD presenti sul mercato: DXF, SWG, IGES, e altri ancora.
  • Integrazione di tutte le opzioni. Lantek Expert Duct è perfettamente integrato in un unico programma con gli altri moduli della famiglia Lantek Expert.

Configurabilità

Lantek Expert Duct è un sistema che tiene conto dei requisiti in termini di tubolari.

L’utente può impostare le seguenti opzioni:

  • Tipo di asse neutro (interno / esterno) in base al quale eseguire i calcoli
  • Tipo di giunzioni usate per i componenti
  • Numero di sezioni
  • Tipo di incisioni (righe, tacche, fori, ecc.) per le macchine da taglio
  • Saldature e collegamenti
  • Isolatori

Figure per il settore HVAC e DUCT ad alta definizione

Lantek Expert Duct si adatta perfettamente al settore aria condizionata e ventilazione.

L’utente può impostare le seguenti opzioni.

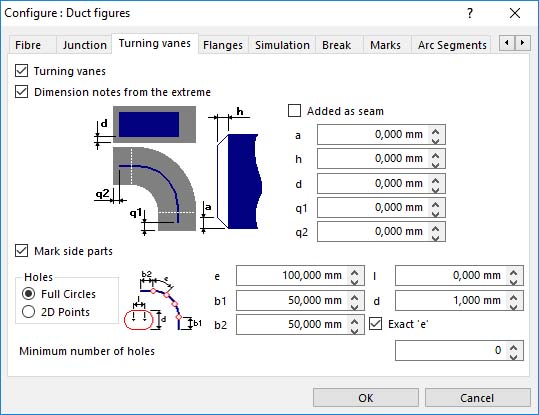

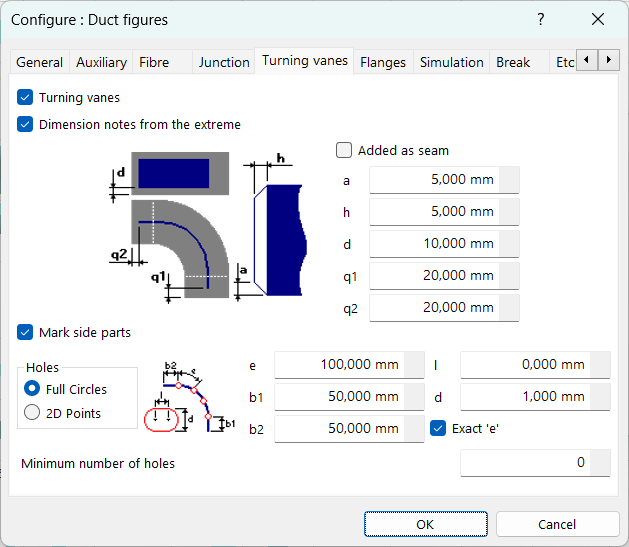

  • Deflettori. Si possono realizzare configurando i parametri necessari al fine di generare le lamiere o le lastre.
  • Libreria di saldature, collegamenti, flange, ecc. L’utente può definire in modo semplice questi elementi dal punto di vista grafico.

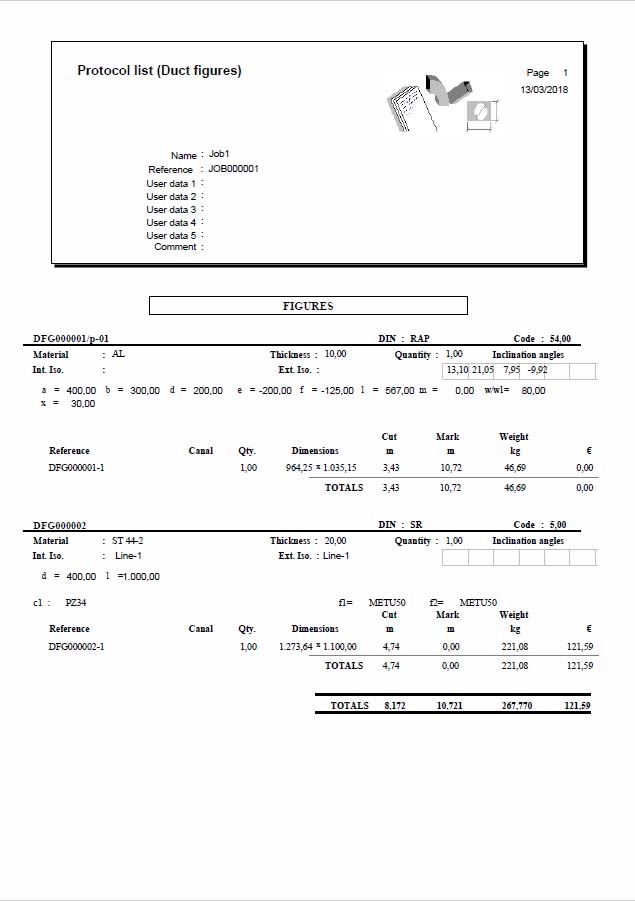

Elenchi

Lantek Expert Duct genera elenchi del tipo:

  • Elenco in scala 1:1 – per tagliare il pezzo direttamente dalla lamiera
  • Elenco geometrico – per lo sviluppo dei punti essenziali
  • Disegno di forme importanti, pagina per pagina
  • Elenco di tutti i componenti
  • Elenco di tag
  • Elenco di macro, isolatori, ecc.

Normativa DIN

Le figure sono conformi alla normativa DIN 18.379 e SMACNA. Lantek garantisce il rispetto delle normative europee sull’edilizia e la costruzione. Anche la documentazione e le informazioni generate da Lantek sono in linea con tali normative.

Immagini
